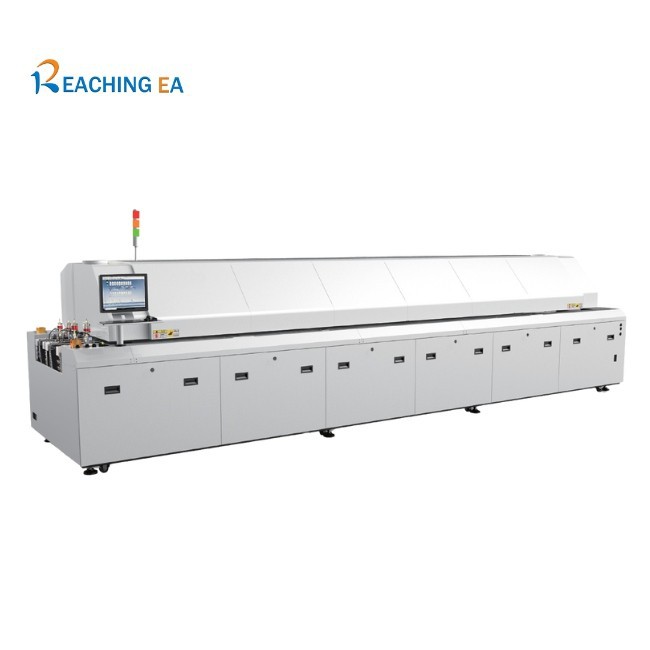

Reflow Oven Entwodiksyon

Fou avanse van cho SMT nou an fèt pou asanblaj PCB ki gen gwo -presizyon, kontwòl tanperati ki estab, ak fyab pwodiksyon alontèm-. Ki fèt ak yon sistèm transmisyon senti may endepandan (si ou vle), doub-transpò tren, ak yon sistèm rekiperasyon flux -konsepsyon ouvè, fou reflow sa a bay pèfòmans eksepsyonèl pou SMT volim mwayen pou wo-.

Avèk distribisyon chalè optimize, amelyore estabilite nan manyen tablo a, ak konsepsyon estriktirèl antretyen fasil -, sistèm nan asire bon jan kalite soude ki konsistan pandan y ap diminye konsomasyon enèji ak depans fonksyònman. Li se ideyal pou manifaktirè elektwonik k ap chèche gwo debi, konsistans soude siperyè, ak pi pwòp operasyon founo.

Karakteristik kle

Endepandan may Belt Transmisyon Sistèm

· Senti may la ka opere poukont li nan transporteur chèn pou maksimize efikasite enèji.

· Pèmèt kontwòl pwosesis fleksib epi redwi konsomasyon pouvwa ki pa nesesè.

· Ideyal pou manifaktirè yo ki bezwen paramèt pwofil separe pou operasyon transpò doub-.

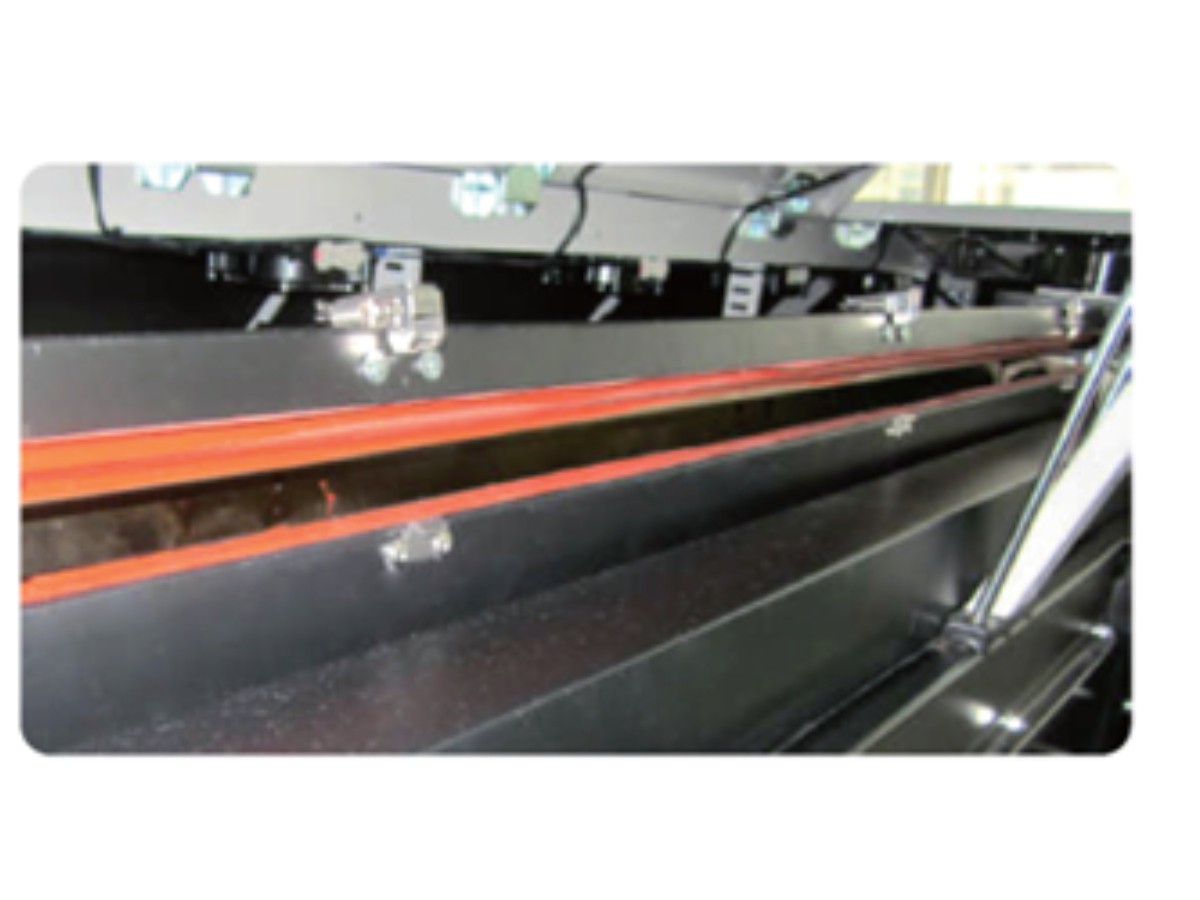

Doub-sistèm tren pou transpò ki estab, ki wo-

Doub-sistèm transporteur tren amelyore efikasite pwodiksyon ak diminye depans enèji
Estrikti a leve ranfòse asire tren gid la pa defòme lateralman, anpeche PCB bloke oswa plak tonbe.
Rail gid la adopte yon tretman espesyal redi pou estabilite ak lavi sèvis long.
Estrikti chèn bò kote -asye a yon sèl-ranje solid, pratik ak serye.

Lead-Free Reflow Oven for Consumer Electronics

Airflow-Sistèm Rekiperasyon Flux (Open Design)

Sistèm rekiperasyon flux zòn chofaj la sèvi ak yon konsepsyon louvri, fè netwayaj senp epi antretyen trè pratik.
Separasyon flux de -kouch ogmante efikasite rekiperasyon an e li kenbe enteryè fou a pwòp pou pwodiksyon alontèm-.
Zouti-demonte gratis pèmèt antretyen rapid epi redwi tan yo.

Modèl	TEA-800	TEA-1000	TEA-800D	TEA-1000D
Longè aparèy chofaj	3110mm	3890mm	3110mm	3890mm
Dimansyon (L×W×H)	5220 × 1430 × 1530mm	6000 × 1430 × 1530mm	5220 × 1660 × 1530mm	6000 × 1660 × 1530mm
Pwa nèt	Apeprè . 2250KG	Apeprè . 2600KG	Apeprè . 2600KG	Apeprè . 2950KG
Volim echapman	10m³/min × 2 kanal	10m³/min × 2 kanal	10m³/min × 2 kanal	10m³/min × 2 kanal
Pwovizyon pou pouvwa	AC 380V 3Ø 50/60Hz (AC 220V 3Ø si ou vle)	AC 380V 3Ø 50/60Hz (AC 220V 3Ø si ou vle)	AC 380V 3Ø 50/60Hz (AC 220V 3Ø si ou vle)	AC 380V 3Ø 50/60Hz (AC 220V 3Ø si ou vle)
Pouvwa kòmanse	30KW	36KW	32KW	38KW
Pouvwa opere	9KW	10KW	10KW	11KW
Tan Chofe	Apeprè . 25min	Apeprè . 25min	Apeprè . 30min	Apeprè . 30min
Tanp. Range	Tanperati chanm - 300 degre	Tanperati chanm - 300 degre	Tanperati chanm - 300 degre	Tanperati chanm - 300 degre
Max. Lajè PCB	400mm (Opsyon: 450mm)	400mm (Opsyon: 450mm)	270mm × 2 (Opsyon yon sèl tren: 540-490mm)	270mm × 2 (Opsyon yon sèl tren: 540-490mm)
PCB Top Wotè	Top 30mm / Anba 25mm	Top 30mm / Anba 25mm	Top 30mm / Anba 25mm	Top 30mm / Anba 25mm
Direksyon transporteur	Agòch a dwat (dwa a goch si ou vle)	Agòch a dwat (dwa a goch si ou vle)	Agòch a dwat (dwa a goch si ou vle)	Agòch a dwat (dwa a goch si ou vle)
Fiks Rail Side	Devan tren fiks (Aryè tren fiks si ou vle)	Devan tren fiks (Aryè tren fiks si ou vle)	Doub ray fiks	Doub ray fiks
Wotè CONVEYOR	900-1200mm	900-1200mm	900-1200mm	900-1200mm
Range vitès CONVEYOR	300-2000mm / min	300-2000mm / min	300-2000mm / min	300-2000mm / min
Depo Done	Divès paramèt ak estati estoke	Divès paramèt ak estati estoke	Divès paramèt ak estati estoke	Divès paramèt ak estati estoke
Alam nòmal	Over/Anba-chalè, Son & Limyè alam	Over/Anba-chalè, Son & Limyè alam	Over/Anba-chalè, Son & Limyè alam	Over/Anba-chalè, Son & Limyè alam

Layout aparèy
Nimewo nan Zòn Chofaj	Top 8 / Anba 8	Top 10 / Anba 10	Top 8 / Anba 8	Top 10 / Anba 10
Nimewo nan Zòn Refwadisman	Top 2 Zòn Refwadisman	Top 2 Zòn Refwadisman	Top 2 Zòn Refwadisman	Top 2 Zòn Refwadisman
Sistèm kontwòl	WIN10 + Endistriyèl Odinatè + PLC	WIN10 + Endistriyèl Odinatè + PLC	WIN10 + Endistriyèl Odinatè + PLC	WIN10 + Endistriyèl Odinatè + PLC
Tanp. Metòd kontwòl	PID + SSR	PID + SSR	PID + SSR	PID + SSR
Thermocouple Fil	4+ fil	4+ fil	4+ fil	4+ fil
Sistèm CONVEYOR	Single Rail + May	Single Rail + May	Doub-Rail + May	Doub-Rail + May
Mòd kontwòl CONVEYOR	Enpòte varyateur + enpòte motè CONVEYOR	Enpòte varyateur + enpòte motè CONVEYOR	Enpòte varyateur + enpòte motè CONVEYOR	Enpòte varyateur + enpòte motè CONVEYOR
Estrikti chèn	Single lyen bò evite blòk	Single lyen bò evite blòk	Single lyen bò evite blòk	Single lyen bò evite blòk
Ajisteman lajè	Elektrik reglabl	Elektrik reglabl	Elektrik reglabl	Elektrik reglabl
Kouvri Louvri	Elektrik louvri	Elektrik louvri	Elektrik louvri	Elektrik louvri
UPS pouvwa	Ekipman pou pouvwa backup	Ekipman pou pouvwa backup	Ekipman pou pouvwa backup	Ekipman pou pouvwa backup
Sistèm refwadisman	Fòse lè refwadisman	Fòse lè refwadisman	Fòse lè refwadisman	Fòse lè refwadisman

Done pwodwi yo se pou referans sèlman. Tanpri kontakte nou pou konfime dènye enfòmasyon yo.

Poukisa kreye patenarya avèk nou

✓ Plis pase jis ekipman pou bay - solisyon konplè liy SMT
✓ Eksperyans reyèl pwojè ak enstale ak kouri liy SMT
✓ Bonjan sipò jeni pou automatisation ak entegrasyon
✓ Redwi risk entegrasyon ak pi vit kòmanse liy -
✓ Sipò teknik devwe pandan tout sik lavi pwojè a

Sou nou

Nou espesyalize nan solisyon konplè liy SMT ak entegrasyon automatisation, bay ekipman serye ak liy pwodiksyon pwouve te sipòte pa eksperyans pwojè reyèl.

Reflow Oven - FAQ

K: 1. Kisa yon fou reflow itilize nan pwodiksyon SMT?

A: Yo itilize yon fou reflow nan liy pwodiksyon SMT pou soude konpozan elektwonik sou tablo PCB. Apre keratin soude yo enprime ak eleman yo mete, PCB la pase nan fou a reflow kote chofaj kontwole fonn keratin nan soude, kreye jwenti soude serye.

K: 2. Ki jan yon fou reflow travay?

A: Yon fou reflow travay pa chofe asanble PCB nan plizyè zòn tanperati, ki gen ladan prechofe, tranpe, reflow, ak zòn refwadisman. Chak zòn kontwole jisteman pou asire bon jan kalite soude ki estab epi minimize estrès tèmik sou eleman yo.

K: 3. Konbyen zòn chofaj yon fou reflow genyen?

A: Pifò SMT reflow fou yo disponib ak 6 a 12 zòn chofaj, tou depann de kondisyon pwodiksyon an. Plis zòn chofaj bay pi bon kontwòl tanperati ak bon jan kalite soude amelyore, espesyalman pou asanble PCB konplèks oswa gwo -dansite.

K: 4. Ki kalite fou reflow ki disponib?

A: Kalite fou reflow komen yo enkli fou reflow lè cho, fou reflow nitwojèn, ak fou reflow san plon-. Seleksyon an depann sou konpleksite PCB, kalite keratin soude, ak kondisyon kalite pwodiksyon.

K: 5. Ki diferans ki genyen ant lè ak fou azòt reflow?

A: Yon fou reflow nitwojèn diminye nivo oksijèn pandan soude, sa ki lakòz amelyore mouye soude, mwens domaj, ak pi bon aparans jwenti soude. Fou reflow lè cho yo gen plis pri-efikas ak apwopriye pou pifò aplikasyon SMT estanda.

K: 6. Èske fou reflow la apwopriye pou plon-soude gratis?

A: Wi. Fou reflow SMT modèn yo fèt pou soude-gratis plon, yo ofri kontwòl tanperati egzak ak pèfòmans tèmik ki estab pou satisfè kondisyon pwosesis gratis-plon.

K: 7. Ki jan ou mete pwofil tanperati a pou yon fou reflow?

A: Se pwofil tanperati a mete ki baze sou espesifikasyon keratin soude, materyèl PCB, ak kalite eleman. Bon profilage ede asire bon jan kalite soude ki konsistan epi redwi defo tankou tombstoneing oswa jwenti frèt.

K: 8. Èske fou reflow la ka entegre nan yon liy SMT konplè?

A: Wi. Yon fou reflow ka konplètman entegre nan yon liy pwodiksyon SMT konplè, k ap travay san pwoblèm ak enprimant keratin soude, chwazi epi mete machin, AOI, ak ekipman manyen tablo.

K: 9. Ki antretyen ki nesesè pou yon fou reflow?

A: Antretyen regilye gen ladan netwayaj résidus flux, tcheke fanatik ak aparèy chofaj, enspekte sistèm CONVEYOR, ak verifye presizyon tanperati pou asire operasyon ki estab alontèm -.

K: 10. Kouman pou mwen chwazi bon fou reflow pou liy SMT mwen an?

A: Chwazi bon fou reflow la depann de gwosè PCB, volim pwodiksyon, pwosesis soude, ak konfigirasyon liy lan. Travay ak yon founisè solisyon liy SMT ki gen eksperyans ede asire pèfòmans optimal ak entegrasyon liy lis.
